Реинжиниринг тяжёлого оборудования: кейс с кюбелем

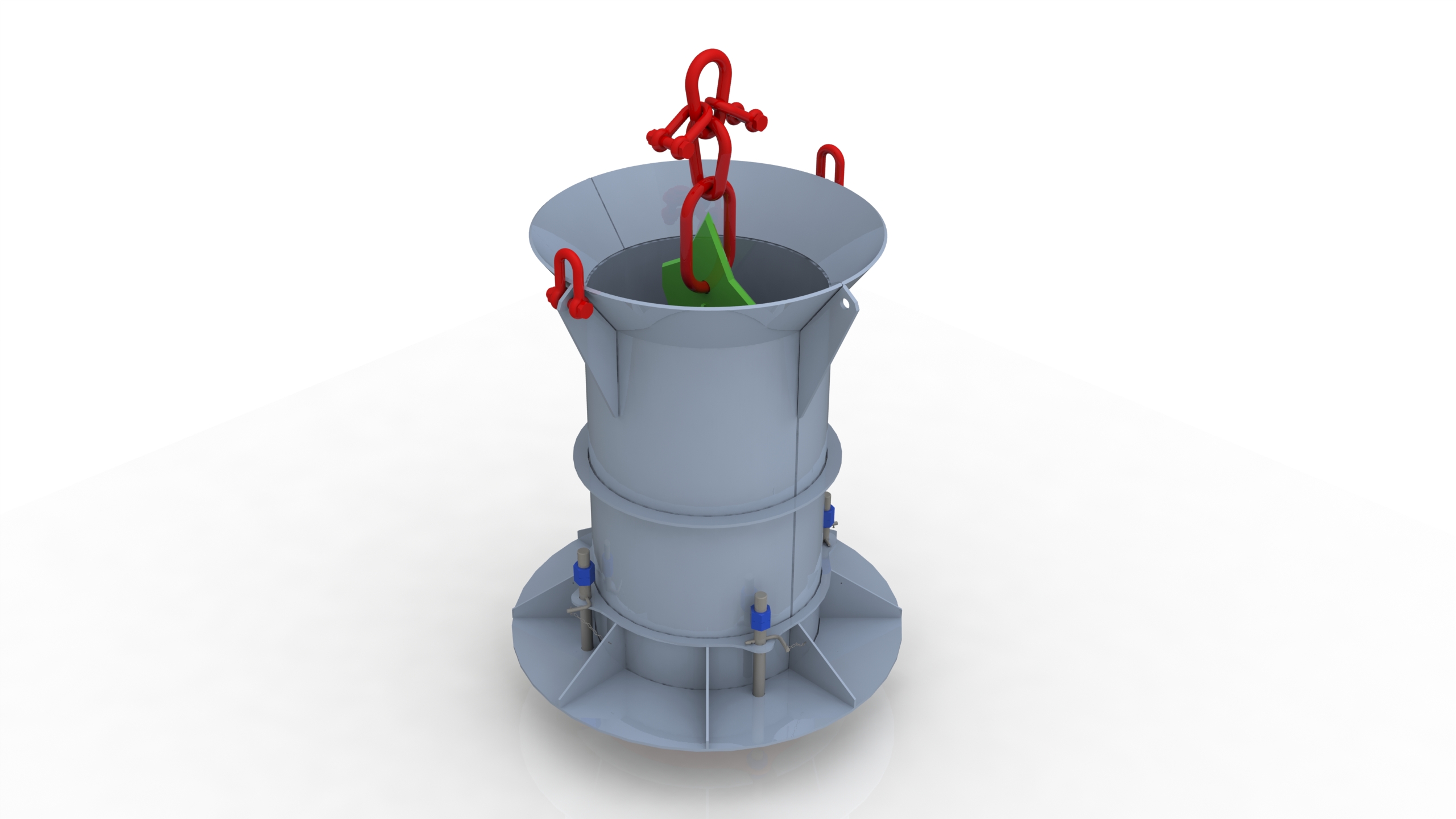

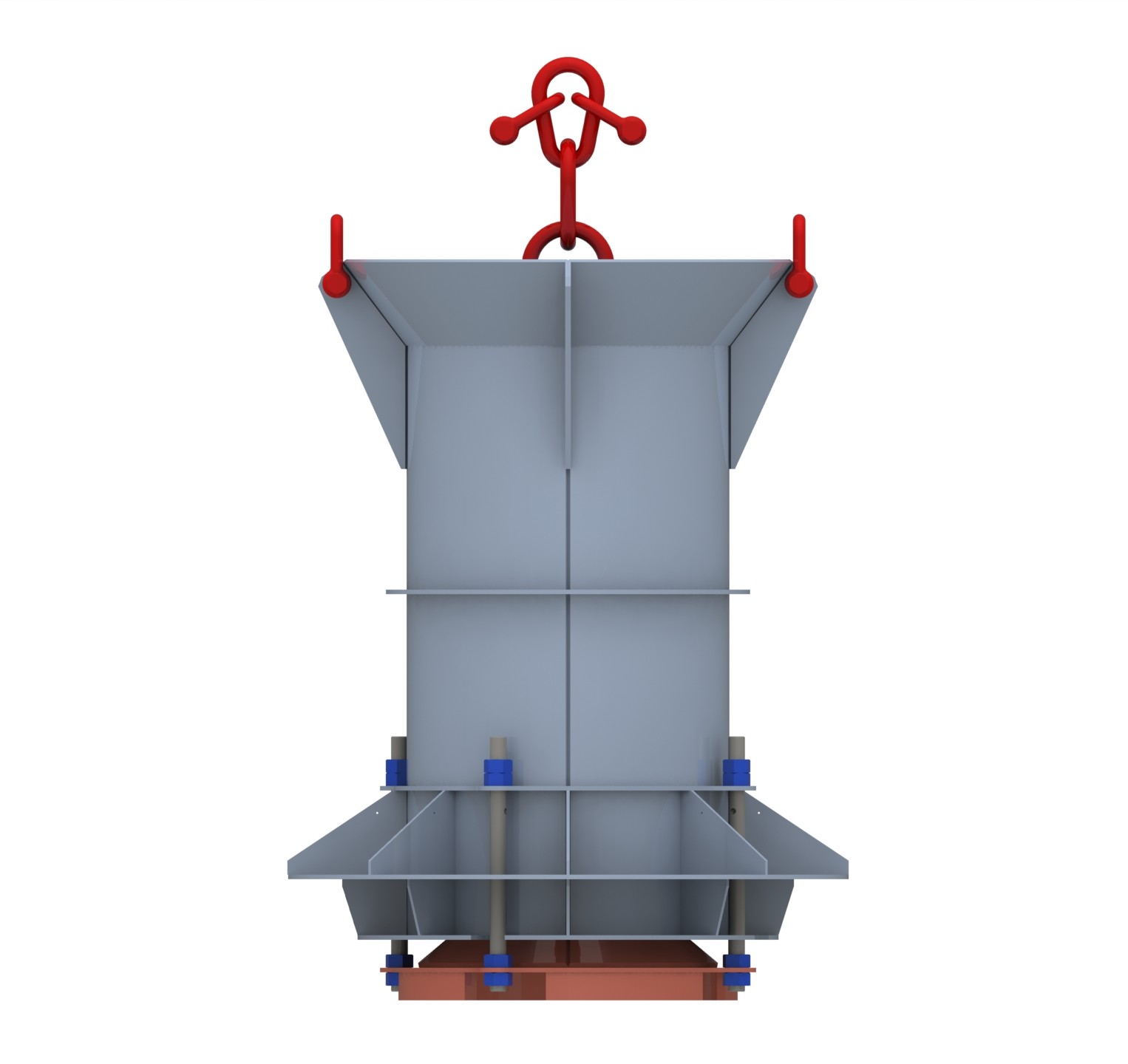

Силами инженеров АО «ИТО» для одного предприятия был спроектирован кюбель — конструкция, предназначенная для транспортировки и выгрузки сыпучих материалов. Типовое, на первый взгляд, изделие, но как обычно, дьявол кроется в деталях. В качестве исходных данных для выполнения реинжиниринга заказчик предоставил нам схематичные изображения аналогичного оборудования и техническое задание. На основании этих материалов наша команда должна была разработать полный комплект конструкторской документации по требованиям ЕСКД — от 3D-модели до спецификаций и чертежей всех уровней.
