Компания ИТО — выполняет работы по реверс-инжинирингу комплектующих сложного оборудования. Мы работаем как подрядная инженерная компания для наших заказчиков, а также производим изделия для испытаний и серийно.
Сфера деятельности
Наша сфера деятельности — это общее машиностроение. Мы разрабатываем конструкторскую документацию на комплектующие к оборудованию для производственных предприятий и частных заказчиков.
Специализация компании
Специализация компании — это инжиниринговые услуги и конструкторские разработки для горнорудной, металлургической промышленности, потому что наши специалисты хорошо знакомы с оборудованием в этих отраслях, знают принципы работы, допуски и посадки, материалы. Также мы работаем и в других индустриях.
Партнерство
Сотрудничаем с проектными и производственными компаниями-партнёрами. Обладаем широкой базой предприятий, способных изготавливать изделия с применением различных технологий и материалов. Организуем кооперацию между производителями при выпуске сложной продукции.
География
Собственные площадки для проведения стационарного сканирования деталей и узлов в Санкт-Петербурге, Екатеринбурге, Владивостоке, что позволяет нашим клиентам оперативно получать чертежи деталей на этапе перевалки на удаленные производственные площадки, существенно снижая логистические затраты.
Документация
Возможность выдачи сопроводительных документов и чертежей по стандартам ЕСКД, ISO на русском и английском языках, позволяет нашим заказчикам оперативно запускать детали в производство, снижая временные затраты и возможные простои оборудования.
Персонал

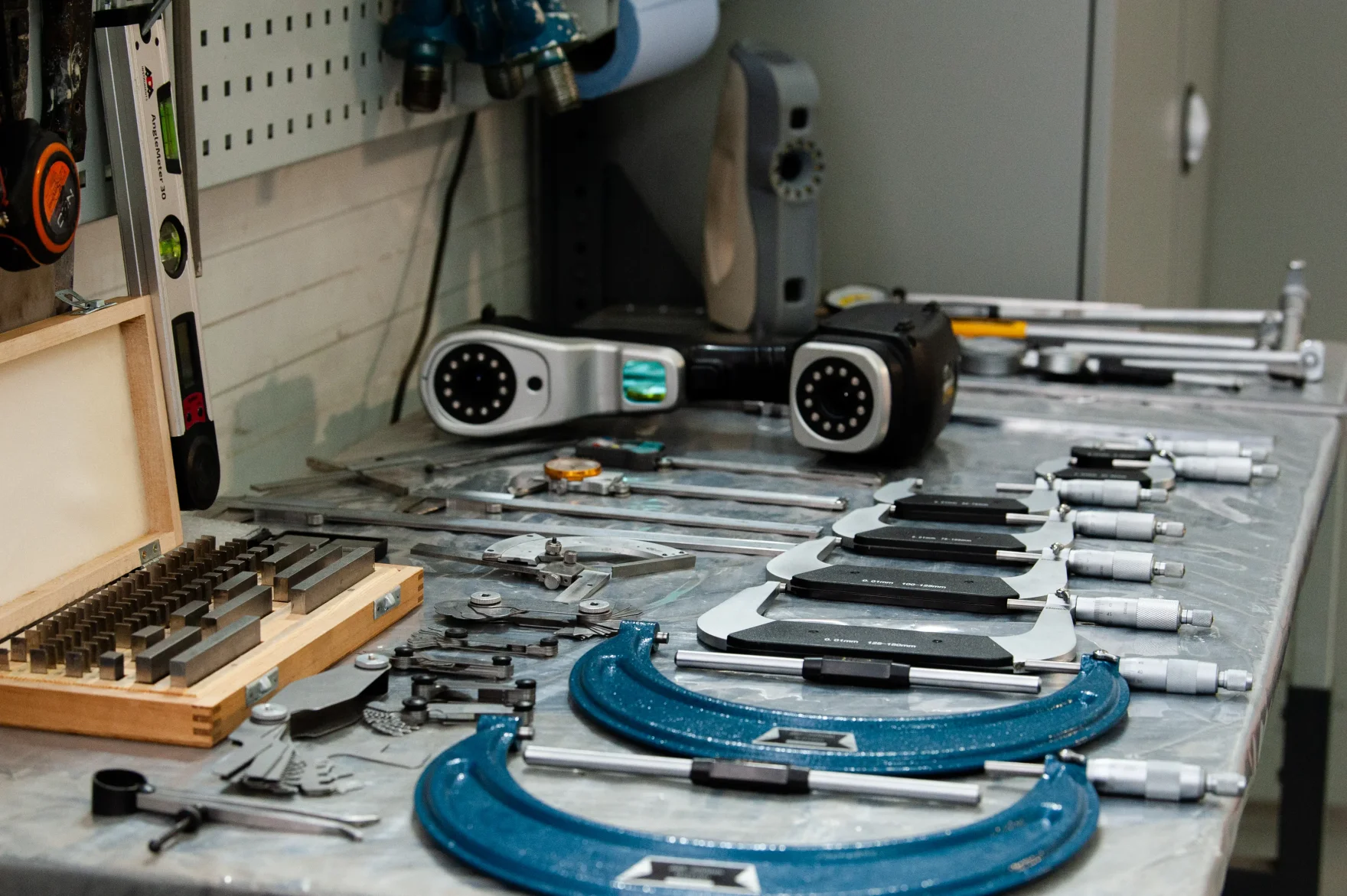

5 инженеров по сканированию, выезжающих на объекты по России и странам СНГ со специальным оборудованием и инструментом для эскизирования и сканирования.
Состав конструкторской группы более 23 человек со средним опытом работы по специальности 5 лет, осуществляющих работу на самом современном лицензионном программном обеспечении, что позволяет нам качественно и точно в срок выполнять проекты заказчиков.
Примеры наших работ
Обратный инжиниринг - АО «ИТО» выполнило полный цикл реверс-инжиниринга шламового насоса Düchting PUMP MCC 500-800 для перекачки цинково-свинцового концентрата

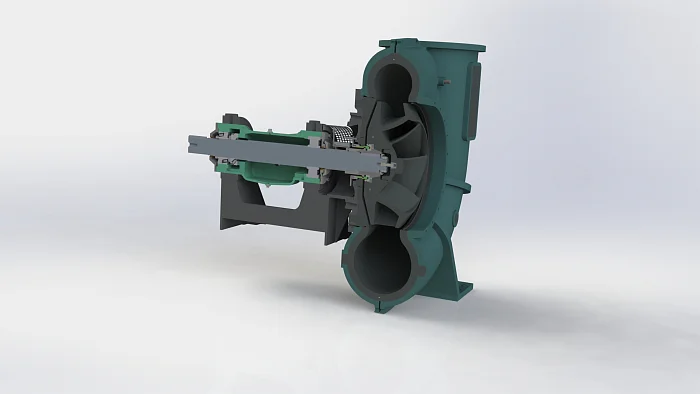

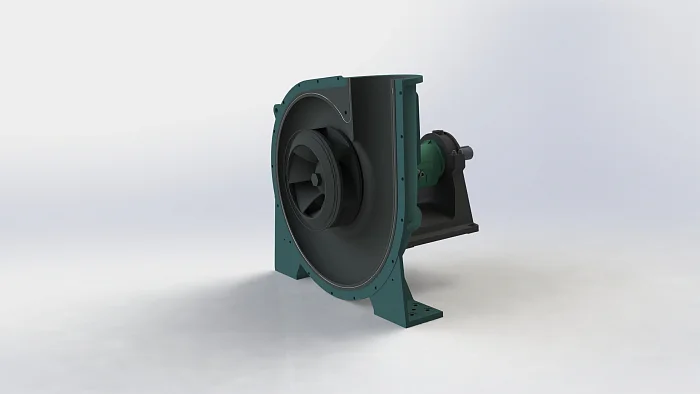

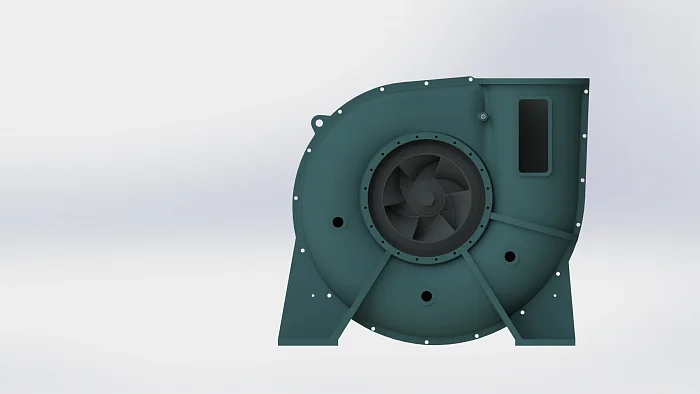

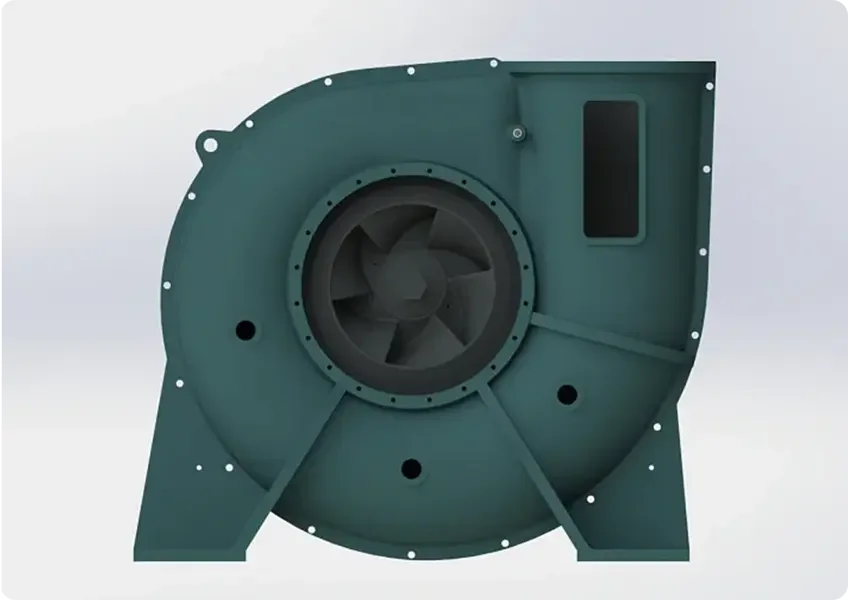

Специалистами АО «ИТО» реализован проект по разработке 3D-модели и комплекта конструкторской документации на промышленный шламовый насос Düchting Pumpen, предназначенного для перекачки цинково-свинцового концентрата.
Размер рабочего колеса 810 мм.
В настоящее время данные насосы и запчасти к ним более не поставляются, а так же прекращено обслуживание производителем на территории РФ.
Насос относится к числу нестандартных и конструктивно сложных изделий. Он оснащён футеровкой из карбида кремния, и обладает оригинальной компоновкой, нехарактерной для типовых шламовых насосов. Конструкция включает в себя:
• Специальный узел уплотнения вала, реализованный на упругих элементах — аналогов на мировом рынке нет;
• Подшипниковый узел в сборе;
• Большое количество не унифицированных уплотнительных и крепёжных компонентов;
• Специальные разгрузочные отверстия в рабочем колесе, создающие разряжение и снижающие осевую нагрузку;
• Детали с высокоточными посадочными поверхностями и уплотнительными канавками, требующими прецизионного измерения.

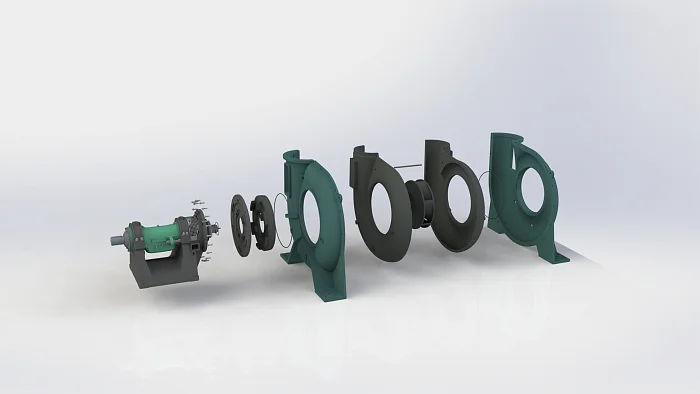

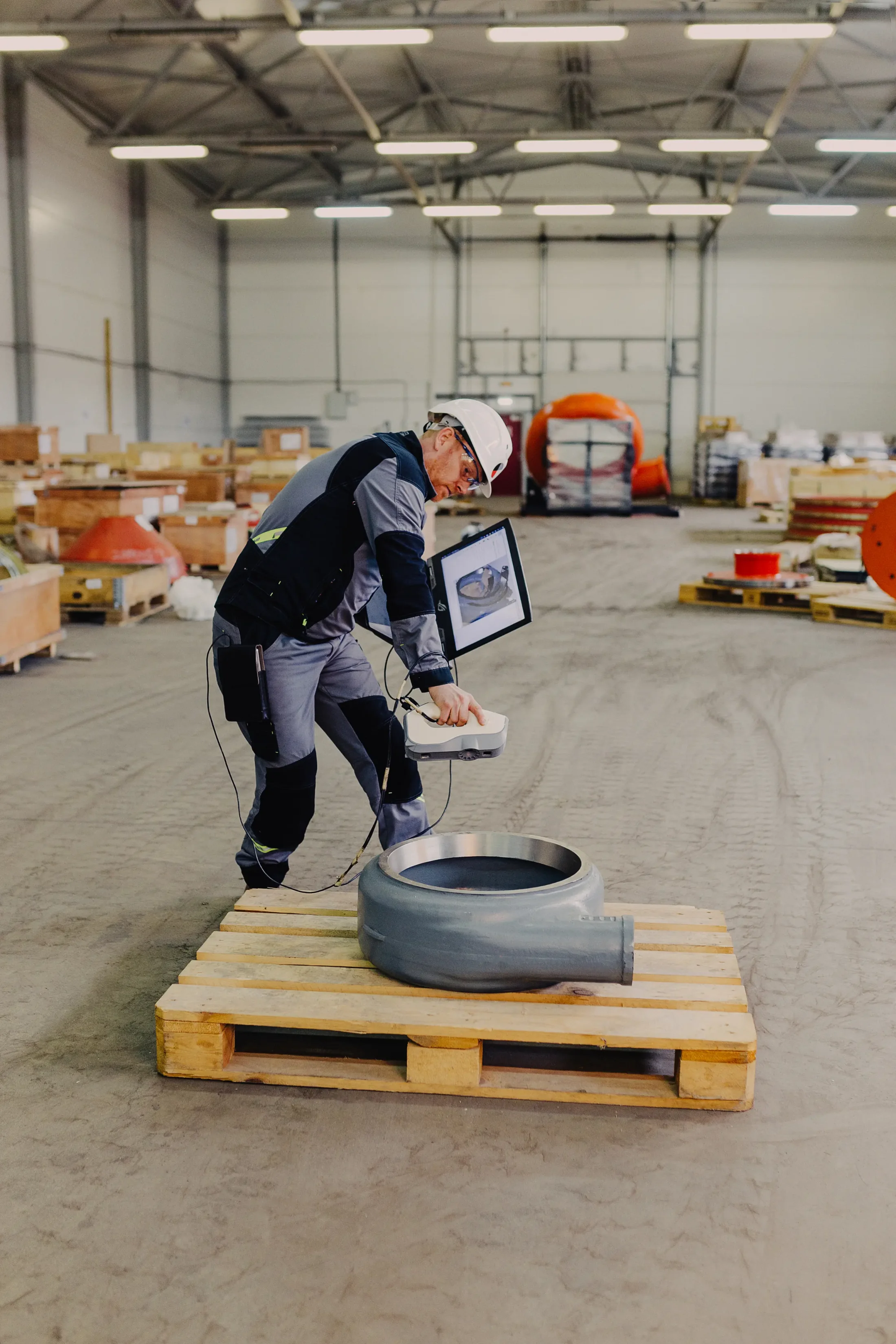

Работа над проектом происходила в несколько этапов. В первую очередь, специалисты АО «ИТО» выехали на производственную площадку для проведения обмеров и 3D-сканирования составных частей насоса. Далее наши инженеры уже в офисе в Санкт-Петербурге занялись моделированием деталей и узлов насоса. Были повторены все элементы: от корпуса с футеровкой, до подшипникового узла. После этого специалисты по производству определили применяемые материалы и их ключевые технические характеристики.
В результате работ заказчику был передан полный комплект конструкторской документации в формате .pdf по стандарту ISO и 3D-модель изделия формате .step, сборочные чертежи, достаточные для последующего серийного производства изделия или его модернизации.
Всего документации было выпущено на 29 деталей и 14 узлов.
Срок проведения работ: 21 рабочих дня командой из четырех человек. На сканирование моделирование было затрачено 11 дней, на выпуск КД 10 рабочих дней.
Документация выполненная специалистами АО «ИТО» на высоком профессиональном уровне позволяет нашим клиентам организовать серийный или штучный выпуск изделий, при наличии соответствующего производственного оборудования. Тем самым наши заказчики поддерживают работоспособность производства и повышают показатели за счет снижения простоев.
